차동식 분포형 감지기의 모든 것 – 원리, 구조, 설치기준까지!

차동식 분포형 감지기 완전 정리

📡 공기관식? 열전대식? 열반도체식? 원리부터 설치까지!





---





✅ 차동식 분포형 감지기란?

차동식 분포형 감지기는 주변 온도가 일정한 속도로 상승할 때 작동하는 화재감지기입니다.
특히 넓은 공간에 분포되어 설치되며, 열의 누적 효과를 감지하는 데 탁월합니다.

핵심 작동 원리는 다음과 같습니다.

🔥 열의 변화 → 압력 변화 or 전압 변화 → 전기 신호로 감지

---



📌 차동식 분포형 감지기의 3가지 유형

1. 🔵 공기관식 (Pneumatic Type)

• 작동원리
  구리관 내부에 있는 공기가 열에 의해 팽창하면서 압력을 발생시킵니다.
  이 압력이 검출부의 다이아프램을 눌러 접점을 작동시키고, 화재 신호를 발신합니다.
• 구성 요소
  구리 분포관 + 검출부 + 누설구멍(Leak Hole)
• 특징
  구조가 단순하며 기계적으로 작동되기 때문에 유지관리가 쉽습니다.
• 설치 예시
  창고, 공장 등 일반적인 넓은 공간에 적합합니다.









---

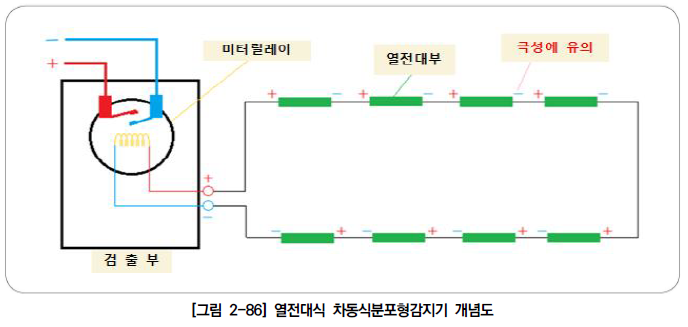

2. 🟠 열전대식 (Thermocouple Type)

• 작동원리
  서로 다른 두 금속을 접합하여 온도차가 생기면 전압이 발생하는 Seebeck 효과를 활용합니다.
  이 열기전력이 기준값에 도달하면 접점이 작동합니다.
• 구성 요소
  열전대 4~20개 직렬 연결 + 전자 회로 + 수신기
• 특징
  고정밀도 감지 가능, 빠른 반응속도, 전자식 회로 사용
• 설치 예시
  전기실, 전산실 등 민감하고 정밀한 감지가 필요한 공간









---

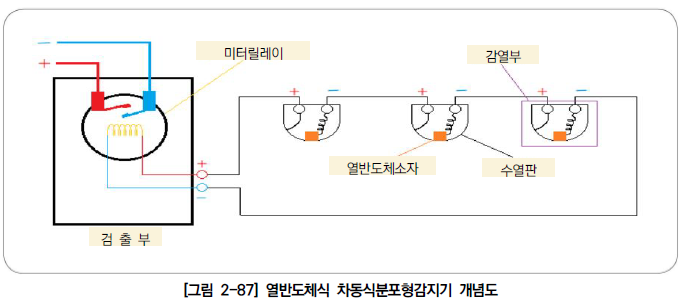

3. 🟢 열반도체식 (Thermistor Type)

• 작동원리
  온도가 변하면 반도체 소자의 저항값도 변합니다.
  이 신호가 기준 이상일 경우 화재로 판단하여 작동합니다.
• 구성 요소
  열반도체 감열부 2~15개 + 전자회로
• 특징
  디지털 회로 기반으로 정밀 제어가 가능하고, 스마트 감지 시스템에 적합합니다.

설치 예시
자동화 공장, 무인 설비, 지능형 환경 등 고급형 설비에 사용





---



📐 설치 기준 요약 정리

구분공기관식열전대식열반도체식

감지부 수	1개 이상	4~20개 (바닥면적 18㎡당 1개)	감열부 2~15개
감지 범위	분포관 단일 기준	구역별, 회로별로 분리	센서 위치별 디지털 추적 가능
기타 기준	누설구멍 유지 필요	열기전력 기준 설정 필요	전원 및 회로 정밀 관리 필요







---



💡 현장 적용 팁

• 공기관식은 구조가 간단하여 기계적 유지관리에 용이합니다.
• 열전대식은 민감도가 높아 정밀한 감지가 필요한 전기/통신실에 적합합니다.
• 열반도체식은 스마트 감지가 가능하지만, 가격이 상대적으로 높습니다.



---



✍ 마무리 요약

차동식 분포형 감지기는
✅ 넓고 높은 공간에서의 열 감지에 매우 유용한 화재 감지기입니다.

기계식부터 스마트 전자식까지 감지 방식이 다양하며,
📌 공간 특성
📌 예산
📌 감지 정확도 요구
이 세 가지 요소를 고려하여 적절한 방식으로 선택하는 것이 중요합니다.
